小米 Watch S3 自研表盘工程：RouletteS3 / MinimalS3 / daynight

[TOC]

项目简介

这是一个针对 小米 Watch S3（M2313W1） 表盘格式（ws3）的逆向分析与自研打包工具链项目，用来制作带 平滑扫秒 / AOD 息屏 / 四角圆角进度弧的自定义表盘。

GitHub 仓库：https://github.com/thecoolboyhan/xiaomi-watch-s3-diy
设备参数：466×466 AMOLED，逻辑画布 464×464，圆心 (232, 232)
语言 / 许可：Python + Java（源代码 MIT）

三套成品表盘

RouletteS3（轮盘盘）

类 Google Pixel Watch 风格，平滑扫秒 + AOD + 四角圆角进度弧（最新 v74）。

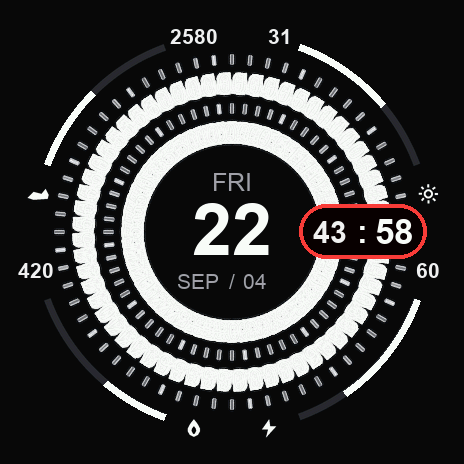

RouletteS3 v74

MinimalS3（数字盘）

无指针数字盘：随时间变化的问候语 + 冒号 1Hz 闪烁 + 完美 AOD 过渡（最新 v5_fix）。下图为日间 / 夜间 / AOD 三态。

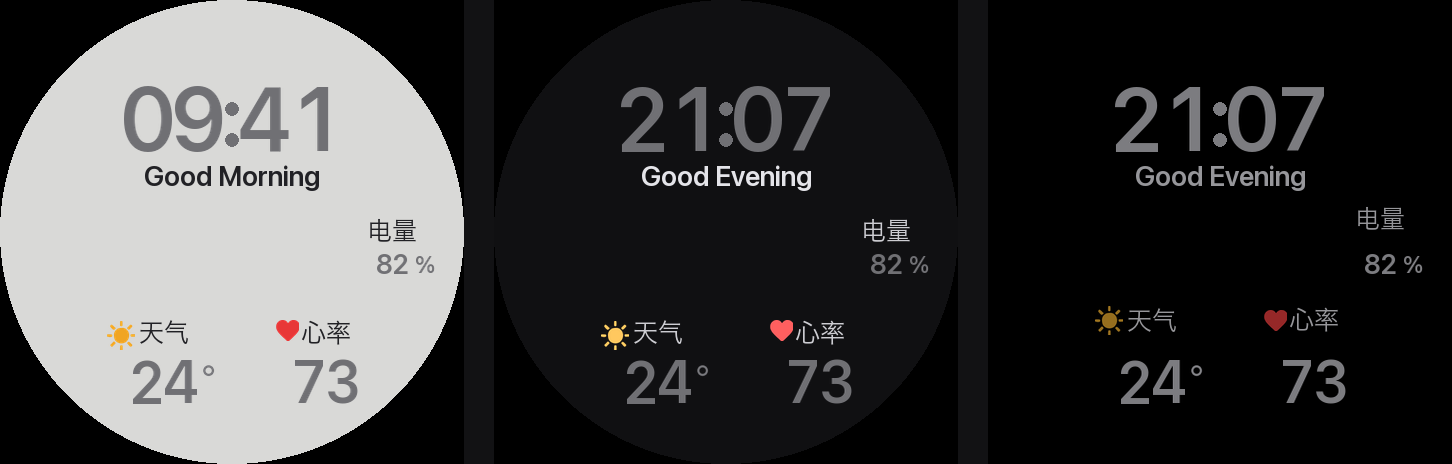

MinimalS3 日间 / 夜间 / AOD

daynight（昼夜盘）

随日出日落自动切换背景，是 MinimalS3 的昼夜增强版（对应 MinimalS3_v5_fix）。

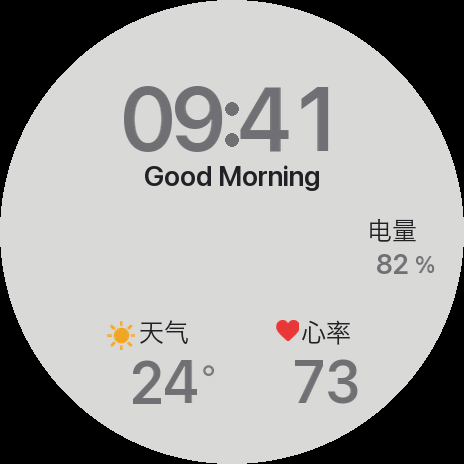

daynight 日间

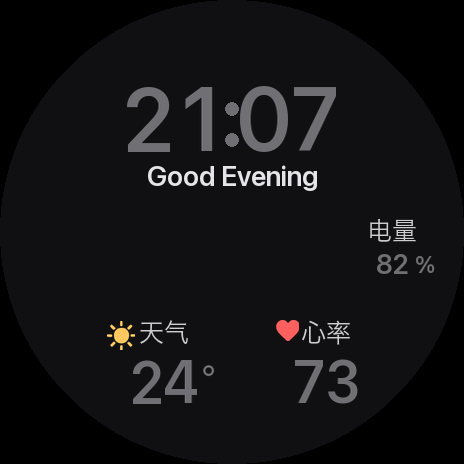

daynight 夜间

特性

平滑扫秒：走固件亚秒插值，而不是 1Hz 跳秒
AOD 息屏显示：双面盘，黑底灰阶
四角圆角进度弧：步数 / 卡路里 / 电量 / 温度
数字盘：24 帧问候语 + 冒号 1Hz 闪烁（兼容自动换背景）
点击热区跳转：天气 / 心率 / 步数 / 闹钟等（prop9）
自研 Java 打包器 Mi8WfBinTool：从 wfDef.json + PNG 素材打包成可安装的 .bin

法律与版权声明（务必先读）

⛔

本项目包含对小米官方表盘二进制的逆向工程分析，仅供个人学习与研究，请勿用于任何商业分发，由此产生的一切法律责任由使用者自行承担。

reference/ 下明确标注的第三方官方闭源表盘（谷歌轮盘·橙.bin、寻路者·黄.bin）已默认排除出本仓库（见 .gitignore），其版权归原厂商所有，请勿分发。
自研打包器 Mi8WfBinTool 的逆向经验来源于开源项目 ooflet/Mi-Create（MIT），本项目仅用于个人自定义表盘制作。
源代码按 MIT License 开源；成品表盘 .bin 及其内嵌美术素材为个人创作，不在 MIT 许可范围内（保留所有权利）；小米官方固件 / 表盘及相关商标不在许可范围内。

环境要求

macOS / Linux（类 Unix）
JDK（已在 OpenJDK 25 编译验证；javac / java 在 PATH）
Python 3 + Pillow：pip install -r requirements.txt（纯 PIL，无 numpy）
表盘数字 / 文字素材生成脚本使用 macOS 系统字体（/System/Library/Fonts/SFNS.ttf），Linux 需自行替换字体路径
一台 小米 Watch S3 真机 + 小米运动健康（Mi Fitness）App 用于装机验证——一切改动以真机反馈为唯一验收标准

目录结构

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
├── README.md / README.zh-CN.md   ← 说明文档
├── AGENTS.md                     ← AI 接手指南（工具链 / 已修 bug / 验证清单 / 当前状态）
├── LICENSE                       ← MIT（仅源代码；bin / 素材除外）
├── docs/
│   └── FORMAT.md                 ← ws3 二进制格式逆向参考（表头 / face record / prop7Raw / dataSrc）
├── tools/
│   ├── Mi8WfBinTool/             ← 打包器源码（Java）+ build.sh ← 唯一真源（.class 不入库）
│   └── scripts/                  ← patch_header.py / gen_assets_*.py / assemble_*.py
├── project/
│   ├── ws3/                      ← 轮盘盘工程源：wfDef.json（含全部 prop7Raw）+ images/ + images_aod/
│   ├── minimal/                  ← 数字盘工程
│   └── daynight_v5/              ← 昼夜盘工程
├── deliverables/                 ← 最新版 .bin + 预览图（历史版本见 GitHub Releases）
└── reference/                    ← 官方数据源 JSON + 自研基准盘

快速开始（重新打包轮盘盘 v74）

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
# 0. 安装 Python 依赖
pip install -r requirements.txt

# 1. 编译打包器
cd tools/Mi8WfBinTool && bash build.sh && cd ../..

# 2. 打包当前工程源
java -cp tools/Mi8WfBinTool Mi8WfBinTool pack project/ws3 out.bin ws3

# 3. 补表头（平滑开关 byte[6]、标志 0x16、styleCount）
python3 tools/scripts/patch_header.py out.bin 1 4 1

# 4. 解包回读验证
java -cp tools/Mi8WfBinTool Mi8WfBinTool unpack out.bin /tmp/chk ws3

# 5. 装机：把 out.bin 拷到手表 → Mi Fitness → 表盘管理 → 自定义 → 导入

ℹ️

project/ 下的脚本均以仓库根为基准的相对路径运行（自动向上查找 tools/），从任意克隆位置都能执行。数字 / 昼夜盘的 gen_assets.py 需要一张 2048×2048 设计参考图（不入库），用环境变量 WF_REF_IMAGE 指向本地副本即可。

工具链

| 工具 | 作用 |

| — | — |

| Mi8WfBinTool（Java） | pack <dir> <out> ws3 / unpack <bin> <out> ws3，逐字段比对两个盘的金标准 |

| patch_header.py | 回补 byte[6]=1（扫秒开关）、0x16=1、styleCount=4 |

| gen_assets_*.py | 用 PIL 生成素材 PNG（轮盘环 / 数字字模 / 弧帧） |

| assemble_*.py | 合成 wfDef.json |

| preview*.py / build*.py | 静态预览与一键流水线 |

关键技术结论（想改格式必读）

完整格式参考见仓库 docs/FORMAT.md，定论速览：

平滑扫秒真配方：主元素列表最前两位 [0]/[1] 放指针（ds=1811 秒 / 1011 分，prop7Index 12/13）+ 每个 dignum / imagelist 的 prop7Raw 通道字节（b6-7 = 刷新毫秒，必须非零）。
AOD 双面盘生死线：face record u32@+0 = 0x80000000（仅 AOD 盘两面置位，1-face 盘保持 0）。
dataSrc 合法表：见 reference/micreate_sources_official.json（Mi-Create 官方 76 条）。常见坑：381202 / 084102 是旧打包器污染出的非法源，会导致整个 face 跳秒。
打包器已修 4 个 bug：showCount 覆盖 dataSrc 第三字节、styleCount 硬编码 6、AOD face record 缺 0x80000000、spacing 覆写 imagelist b13。

复用边界

同款换肤 / 配色 / 换某张素材 → 直接改 project/ws3 重打包，成本极低。
Mi-Create 导出的新 bin 想改细节 → unpack 改 wfDef 再 pack（注意：unpack 会剥掉 prop7Raw，重打包前务必用工程里的 wfDef 兜底）。
全新风格表盘 → 复用工具链 + 格式知识，但 wfDef 骨架需从头设计（有逆向结论，远快于从零）。

验证清单（出每版必做）

byte[6]=1、0x10=0x800、0x16=1、faceCount=2、styleCount=4
两个 face record u32@+0 = 0x80000000
指针签名 18110030 / 10110030 各 1 次
4 个弧元素 x/y=(0,0) 且各 11 帧；体积 < 4MB
像素级：亮度 / alpha 阈值取点 → 算 web 角与半径 → 对照预期象限

参考与致谢

ooflet/Mi-Create（MIT，逆向起点与 jump_codes 来源）
小米官方对照表盘（已 gitignore，仅本地用于字段比对）
